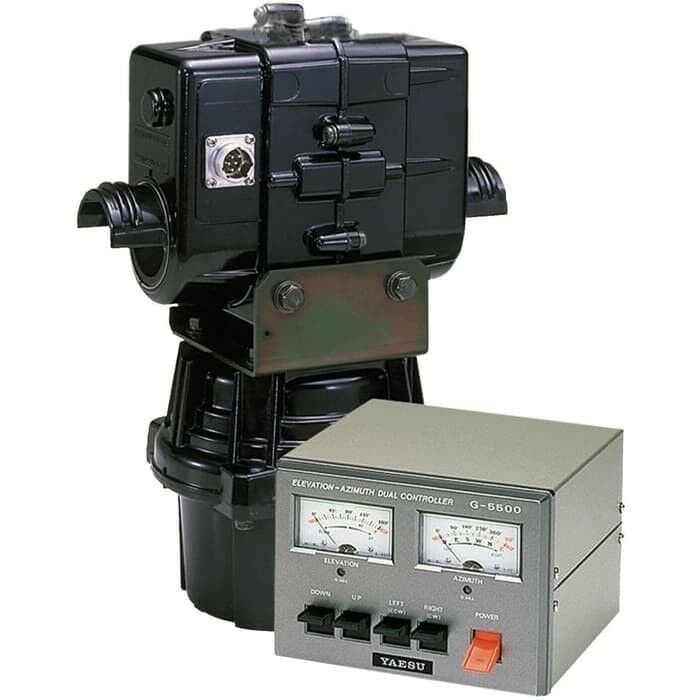

Yaesu G-5500DC Horizontal/Vertical Anten Rotoru
Amatör ve Profesyonel Uydu Takip Sistemleri İçin Yatay ve Dikey Hareketli Anten Rotor Sistemi.
Yaesu G-5500DC Yatay/Dikey Rotor Sistemleri, uzay iletişimi için VHF ve UHF yönlü anten çiftlerini monte etmek üzere yatay çapraz bomları barındıracak şekilde özel olarak tasarlanmıştır. 450 derecelik yatay dönüşünün ve180 derecelik dikey dönüşünün aynı anda kontrolünü sağlayan bu cihazlar, EME (ay dan yansıtarak haberleşme ) ve uydu iletişim kurulumları için mükemmeldir. G-5500DC çift denetleyici, anten sisteminin konumunun her iki yönünü de ayarlamanıza ve izlemenize olanak tanır. 220 VAC denetleyici, bilgisayar kontrolü için isteğe bağlı GS-232A Bilgisayar Denetleyicisi tarafından desteklenen bir arabirim jakı ve ayrıca birçok satış sonrası kontrol programı ve ara yüzü içerir.
Bu yatay ve dikey rotorlar, aslında artık DC kontrollü iki ayrı motor ünitesidir. Birlikte verilen direk braketi ile bir direk üzerine birlikte veya bir kule içindeki yatay döndürücü ve kulenin tepesinin üzerindeki direğe monte edilmiş dikey döndürücü ile bağımsız olarak monte edilebilirler. Toplamda yaklaşık 10 metrekarelik anten rüzgar yükünü idare ederler ve her yöne yaklaşık bir dakika içinde dönerler.
Yaesu G-5500DC Rotor tasarımı, yükü mahfazanın tüm çapına dağıtmak için 98 adet 11.11mm çift sıralı çevresel bilyalı rulman kullanır. Bu tasarım stresi ve aşınmayı en aza indirir ve yıkıcı su girişi olasılığını pratik olarak ortadan kaldırır: muhafazanın üst kısmında şaft deliği yoktur. Yaesu'nun fabrikada yağlanan döndürücü üniteleri, tüm iklim koşullarında bakım gerektirmeyen çalışma sağlamak üzere Melamin reçine kaplı döküm alüminyuma yerleştirilmiştir.
ÖNEMLİ NOT: 2019'dan başlayarak, yeni Yaesu G-5550DC azimut ve yükseklik motorları, önceki modellerde olduğu gibi kontrol kablosunun ucundaki aynı konektörleri kullanan, her biri beş telli bir sistem olan iki bağımsız 22 V DC kontrol hattıyla çalışır. Yeni DC motorların her ikisi de, azimut ve yükseklik, konektörde "G-5550DC" olarak işaretlenmiştir. Konektörlerinizi AZ veya EL olarak işaretlediğinizden emin olun. Denetleyicinin arka paneli, seri numarası etiketinde "G-5500DC" olarak adlandırılır.
UYARI: Eski Yaesu G-5500 Döndürücü motorlar ve denetleyici, 26 VAC kontrol voltajı, altı telli bir sistem kullanıyordu. Bu nedenle, eski AC kontrolörler yeni DC döndürücü motorlarla uyumlu DEĞİLDİR ve yeni DC kontrolörler eski AC döndürücü motorlarla uyumlu DEĞİLDİR.
Tüm modern Yaesu döndürücü sistemleri için tüm kontrol kablosu düzenekleri, "1'e 1 pin-out" konektör kablolarıyla aynı konektörleri kullanır. Bu nedenle eski kablo düzenekleri, her konektörde yalnızca 1, 2, 3, 4 ve 5 numaralı pimleri kullanan yeni Yaesu G-5500DC bileşenleriyle uyumludur. 4 metreden kısa kontrol kablosu için beş iletkenli, 0.50mm kontrol kablosu kullanın. Rotor kablosunun 4 metre den uzun olması gerekiyorsa, beş iletkenli 0.75mm kullanın. G-5500DC rotor sistemi 220AC akım ile çalışır.
EME veya uydu iletişim Projelerinize başlarken, bir YATAY ve DİKEY dönüşlü rotor, anten sisteminiz için hayati bir araçtır.
