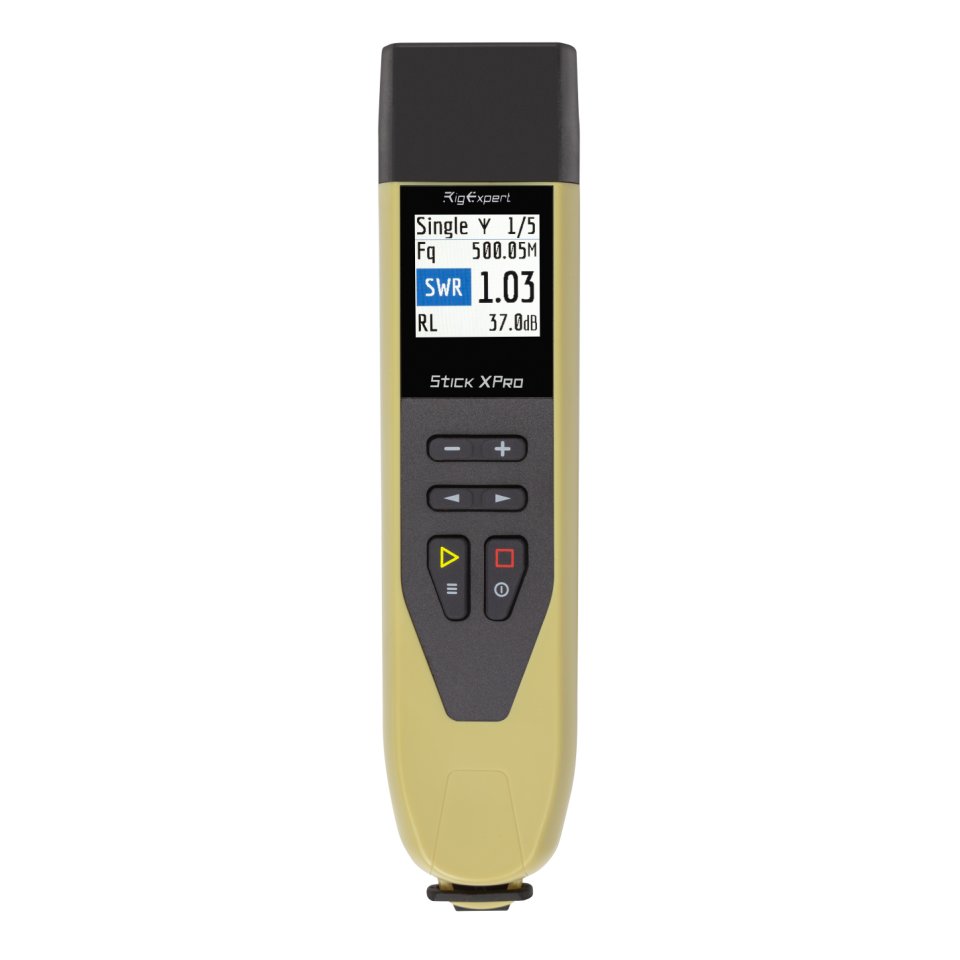

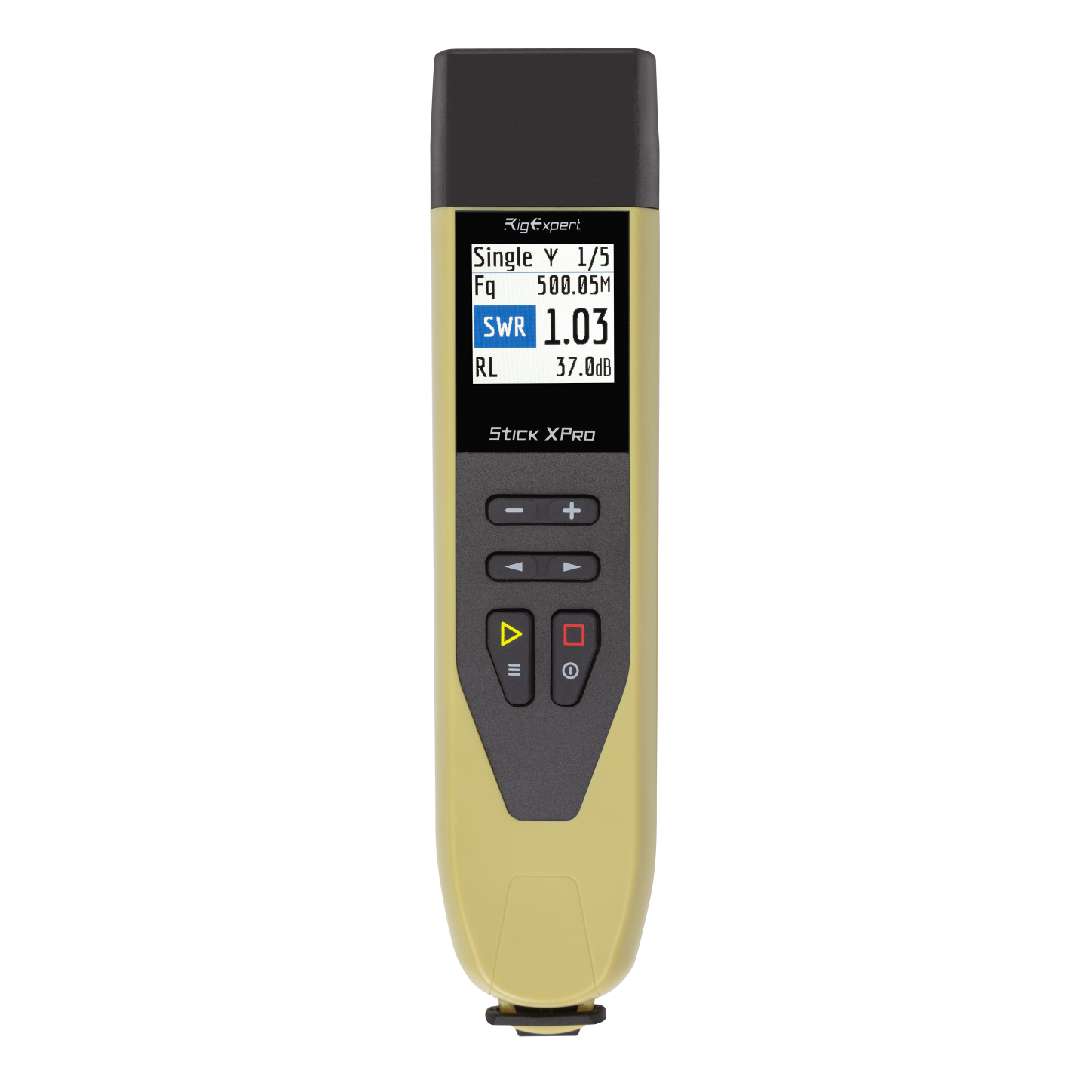

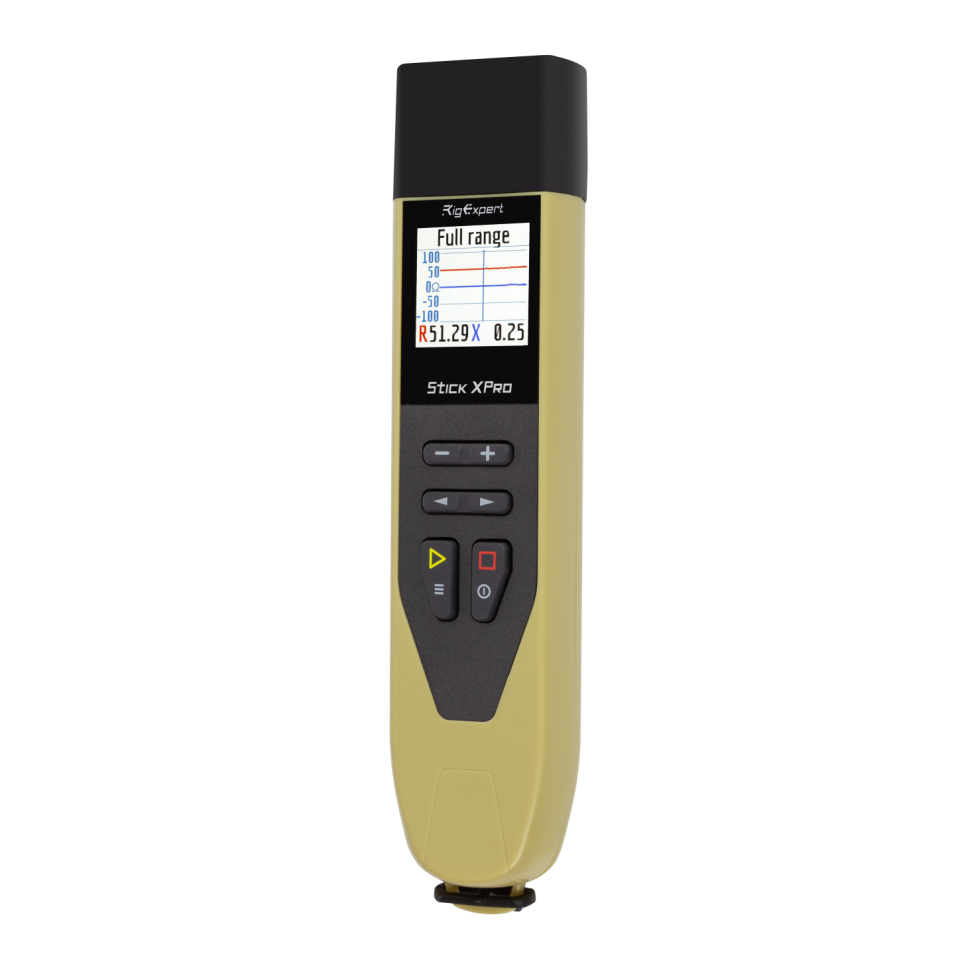

Rig Expert AA-STICK XPRO Anten Analizörü

Rig Expert AA-STICK XPRO Anten Analizörü

Antenlerin kontrol edilmesi ve ayarlanması,Kabloların, besleme hatlarının, filtrelerin ve diğerlerinin çeşitli parametrelerinin ölçümü,1/4-λ, 1/2-λ koaksiyel saplama kurulumu,Kablo arızasını bulma,Fabrika kalibrasyonu,Renkli TFT ekran,Kullanıcı dostu arayüz,PC için USB Type-C,Bluetooth,16 saat çalışma süresi, tek şarj,Cep boyutunda,Su Sıçrama ve toza dayanıklı kasa-20° ile 55°C arası çalışma sıcaklığı

Frekans aralığı:0,1 ila 1000 MHz

Frekans Çözünürlüğü:1 kHz

Sistemler için ölçüm

12,5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450, 600 Ohm

SWR ölçüm aralığı

Grafik modlarında 1 ila 10

Sayısal modlarda 1'den 100'e

R ve X aralığı

0… 10000, -10000… 10000

Görüntüleme modları

HAM (tek bant antenin hızlı kontrolü)

Multi (çok bantlı antenlerin hızlı kontrolü)

OSL kalibrasyon modu

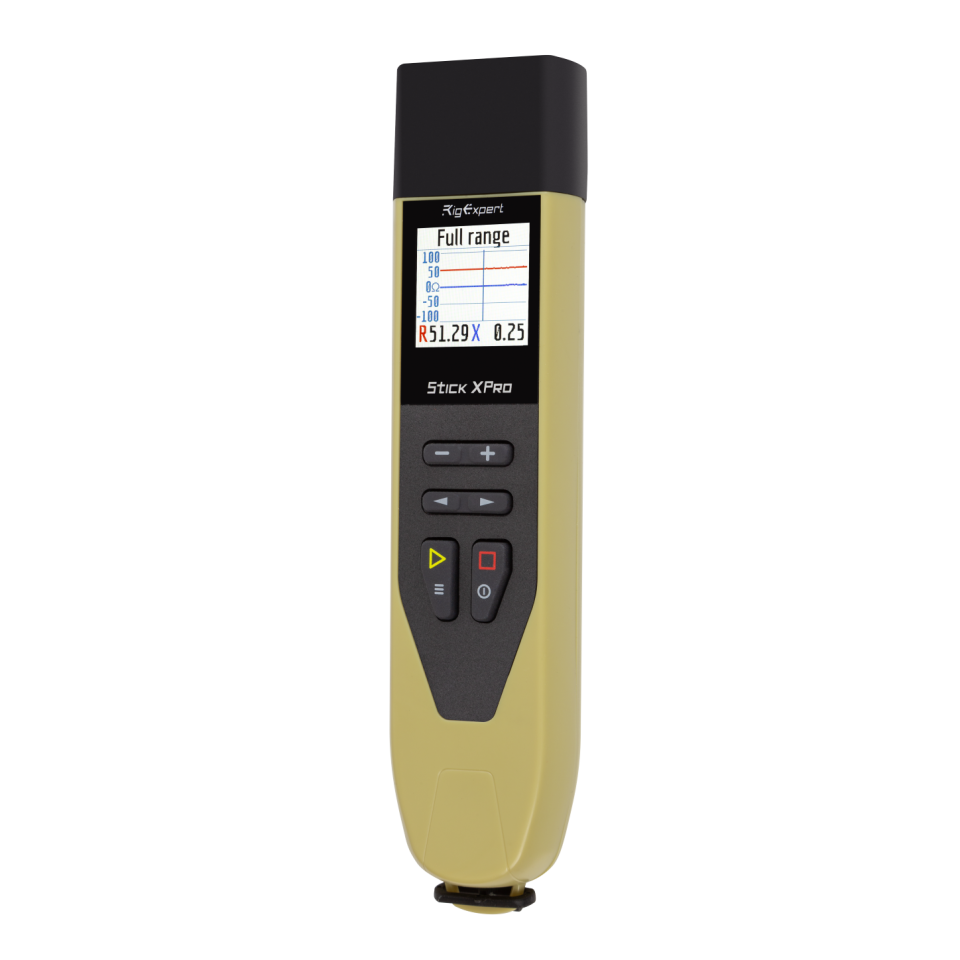

R, X grafiği

Geri dönüş kaybı tablosu

Tek (SWR, |Z|, R, X, C, L, RL, Mag&Phase ölçümü)

SWR grafiği

TDR (arıza mesafesi)

Kullanılabilir araçlar (StubTuner, Kablo Uzunluğu, Empedans, Kayıp ölçümleri)

RF çıkışı Bağlantı tipi: N

Çıkış gücü: -10 dBm (50 ohm yükte)

Çıkış sinyali şekli: kare Dalga

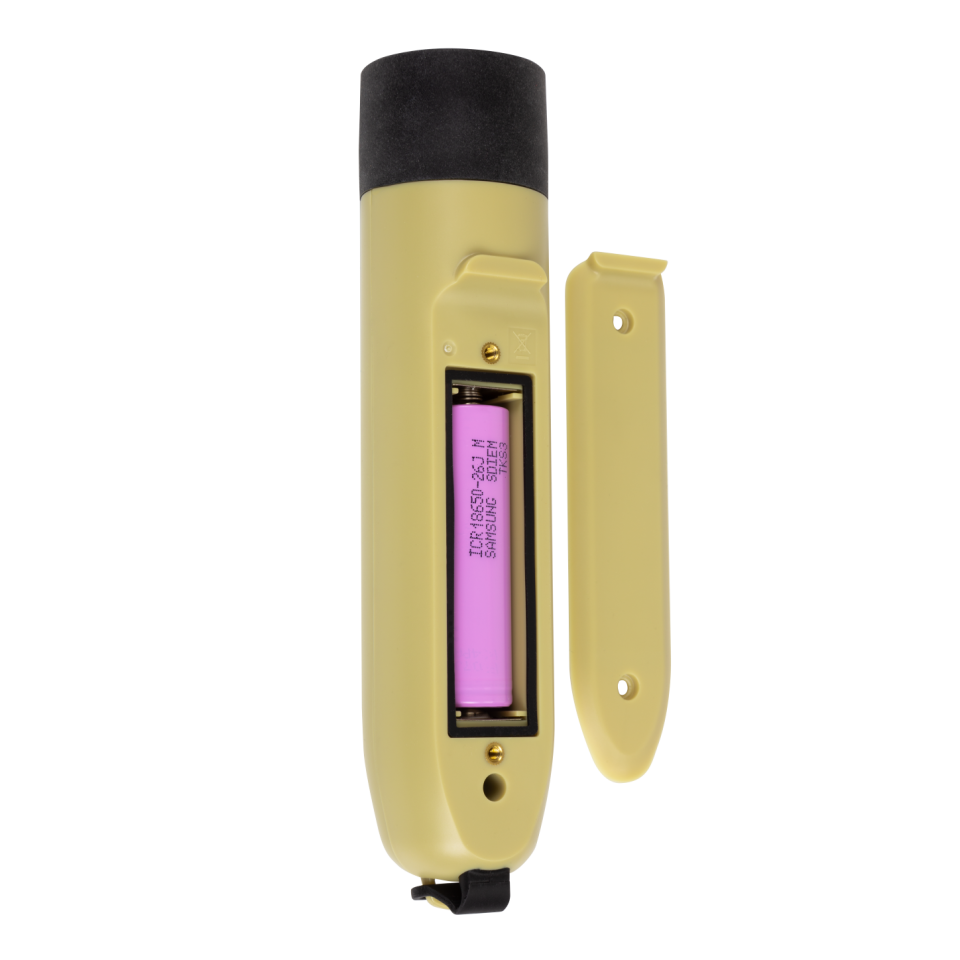

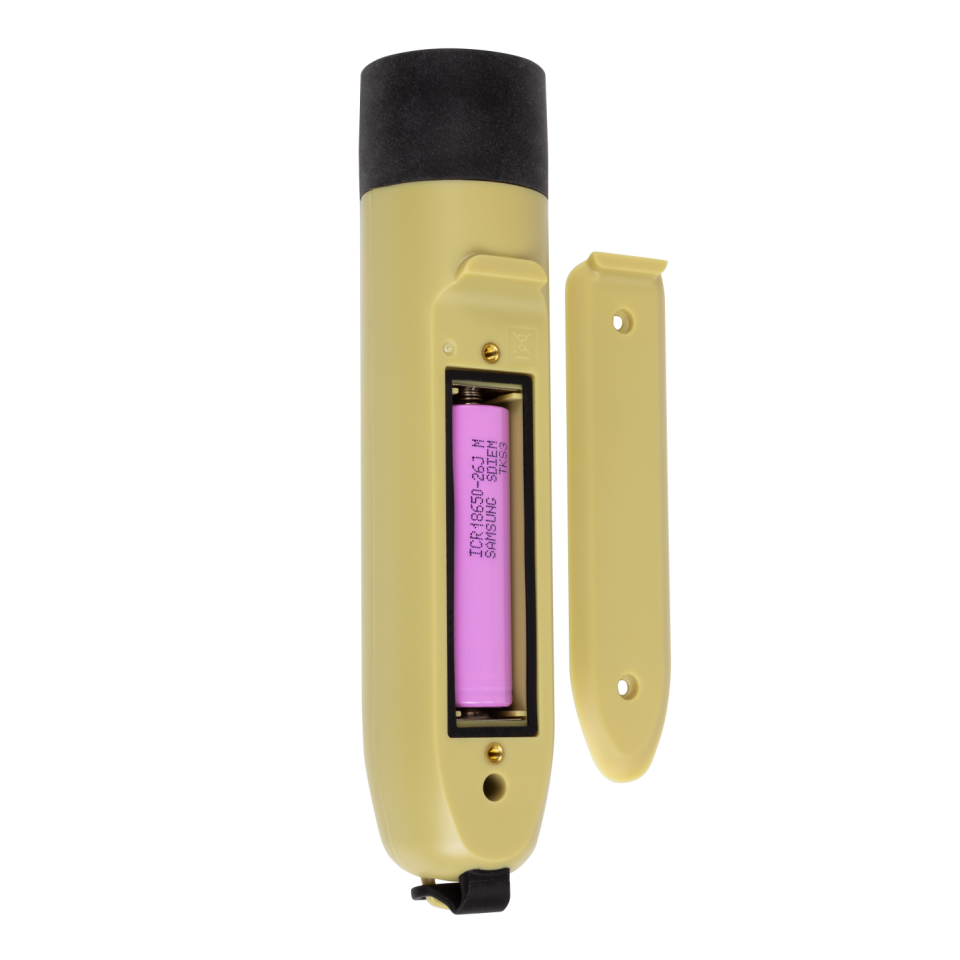

Güç: Bir adet lityum iyon pil 3.7 V tip 18650

Analizör USB soketi ile bir PC'ye veya DC adaptöre bağlandığında, bu kaynaklardan güç alır.

Şarj süresi: Şarj cihazı kullanıldığında 3 saat

Arayüz

Su geçirmez klavyede 2 × 3 tuş

220x220 TFT

Menüler ve yardım ekranları İngilizce (varsayılan olarak), Japonca

Kişisel bilgisayara USB bağlantısı

Çalışma sıcaklığı

-20°- 55°C (-4°-131°F)

Ağırlık:Pil ile 185 gram (6,5 Oz)

Boyutlar:185 x 40 x 33 mm (7,3 x 1,6 x 1,3 inç)

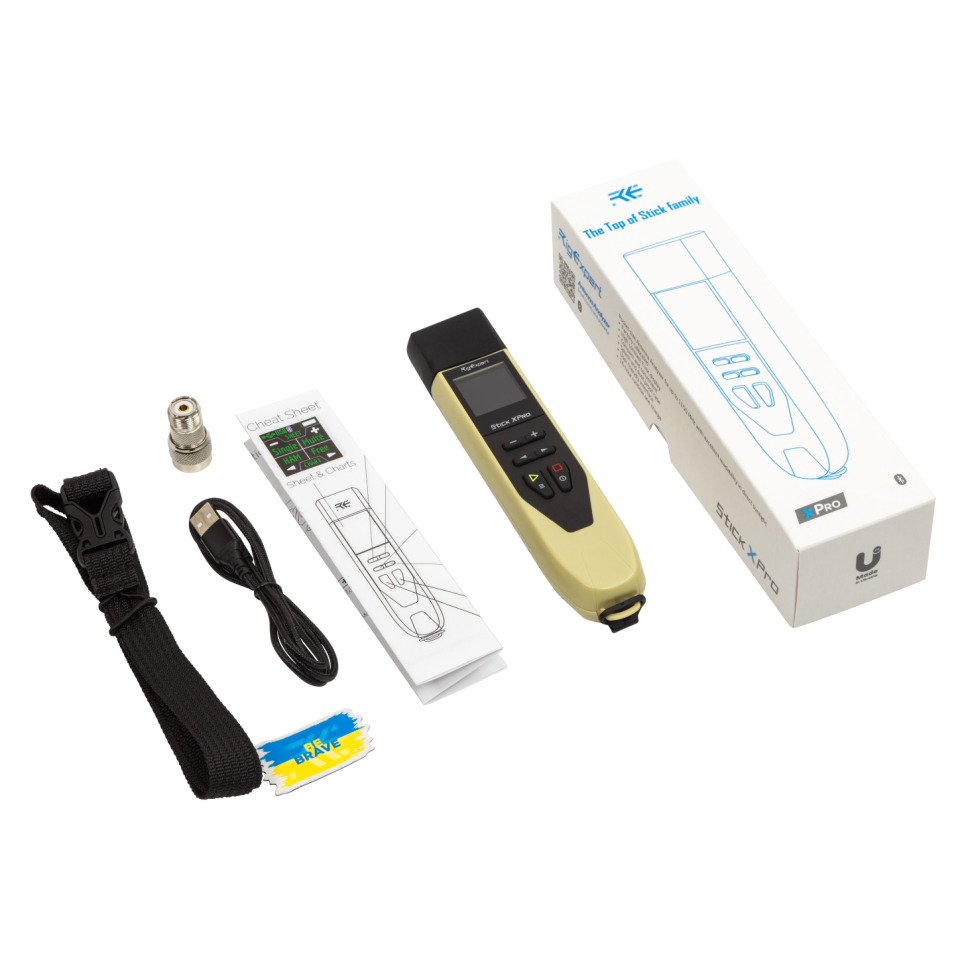

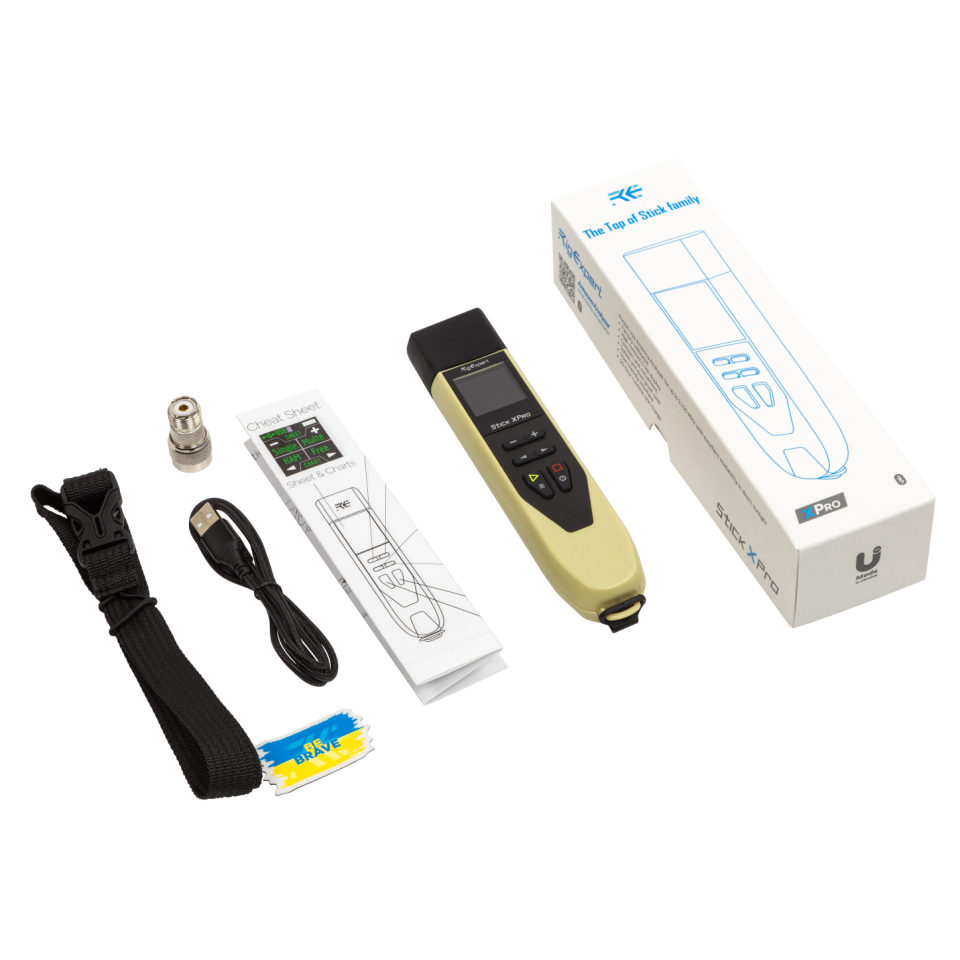

Kutunun içindeki aksesuarlar

Hızlı başlangıç ​​kılavuzu, Boyun askısı, USB kablosu, N tipi UHF adaptörü

Daha fazlası için Bakınız: https://rigexpert.com/antenna-analyzers/stick-xpro/

İngilizce Kullanım Kılavuzu: https://rigexpert.com/files/product_documentation/Stick-XPro/Stick-XPro-Antenna-and-Cable-Analyzer_User_Manual.EN.pdf
