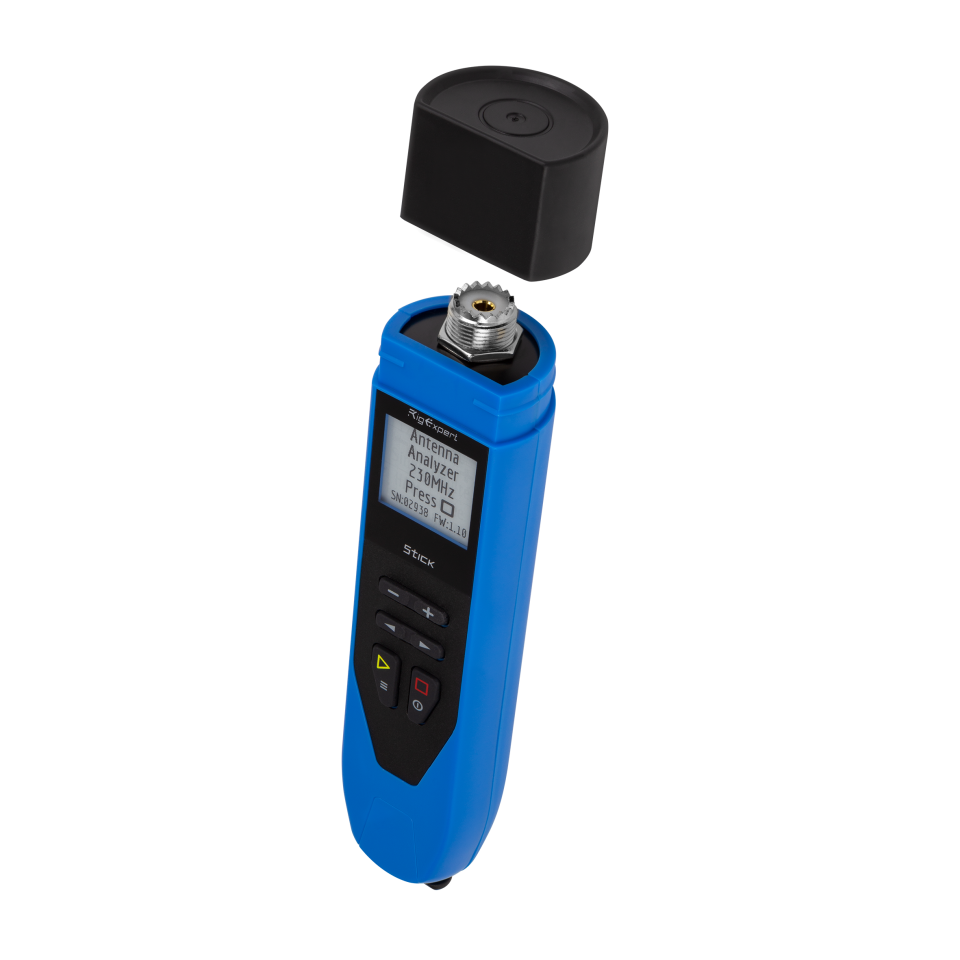

Rig Expert AA-STICK 230 Anten Analizörü

RİG-EXPERT AA-STICK 230 ANTEN ANALİZÖR

Analizör, 100 kHz ila 230 MHz aralığındaki kablo ve anten sistemlerinin SWR'sini (duran dalga katsayısı), geri dönüş kayıplarını ve diğer parametrelerini ölçmek için tasarlanmıştır. Pili şarj etmeden 16 saat sürekli ölçüm yapabilen dünyanın ilk anten analizörüdür. Küçük, kullanışlı ve güçlü bir vektör ağı analizörü, kablo ve anten sistemlerinin en kullanışlı parametrelerini ölçmek için tasarlanmıştır. Daha küçük bir boyut, daha az ağırlık ve ölçüm için daha az zaman elde edersiniz.

Frekans aralığı :0,1 ila 230 MHz

(HF Frekansları +VHF frekanslarında AIR BAND ve MARİN FREKANSLARI dahil 230 MHZ'e kadar)

Frekans Çözünürlük:1 kHz

Sistemler için ölçüm:12,5, 25, 28, 37, 50, 75, 100, 150, 200, 300, 450, 600 Ohm

SWR ölçüm aralığı:Grafik modlarında 1 ila 10 Sayısal modlarda 1'den 100'e

R ve X aralığı:0… 10000, -10000… 10000

Görüntüleme modları:

Multi (çok bantlı antenlerin hızlı kontrolü)

SWR grafiği, 100 puan

SWR, Geri Dönüş Kaybı, R, X, Z, L, C, büyüklük ve faz açısı tek frekansta

RF çıkışı:

Bağlantı tipi: UHF (PL-259)

Çıkış gücü: -10 dBm (50 ohm yükte)

Çıkış sinyali şekli: kare

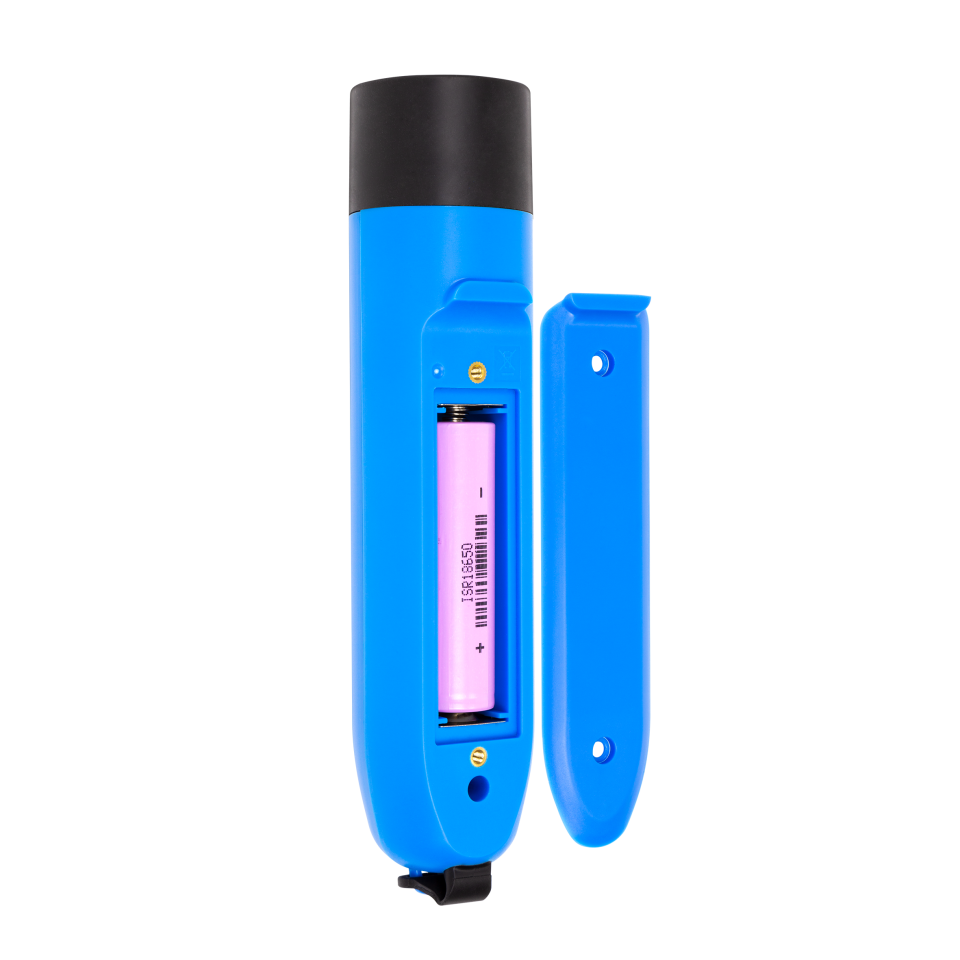

Güç:Bir adet lityum iyon pil 3.7 V tip 18650

Analizör USB soketi ile bir PC'ye veya DC adaptöre bağlandığında, bu kaynaklardan güç alır.

Şarj süresi: Şarj cihazı kullanıldığında 3 saat

Arayüz:Su geçirmez klavyede 2 × 3 tuş

Menüler ve yardım ekranları İngilizce (varsayılan olarak), Japonca

Monokrom elektronik kağıt ekran, 200 × 200

Kişisel bilgisayara USB bağlantısı

Bloetooth: USB 2.0 Type-C, Bluetooth ver. 4.2 BLE Single-mode, Class B

Boyutlar: 185 x 40 x 33 mm (7,3 x 1,6 x 1,3 inç)

Çalışma sıcaklığı:-15° … 40 ° C (5 … 104 ° F)

Ağırlık:Pil ile 185 gram (6,5 Oz)

Kutunun içindeki aksesuarlar

Kordon

Hızlı başlangıç ​​kılavuzu

USB kablosu

Daha fazlası için bakınız: https://rigexpert.com/vhf-analyzers/stick-230/

İngilizce kullanım klavuzu:https://rigexpert.com/files/product_documentation/Stick-230/Users%20Manual%20_%20Stick%20230.pdf
