Localino QO-100 Upconverter-H
DO5DSH'nin cihazı, düşük frekanslı bir radyo sinyalini 13 cm (2,4 GHz) bandına dönüştürür ve QO-100 uydusu aracılığıyla çalışmaya uygundur. Giriş sinyalinin frekans bandı 10m, 6m, 2m, 70cm veya 13cm arasından seçilebilir. Giriş gücü 10mW ile 5W arasında olabilir.
Amatör radyo alıcı-vericinizin düşük frekanslı IF sinyallerini yukarı dönüştürmek için ek karıştırma sinyali gerekmez. Localino QO-100 Upconverter-H, tüm sinyalleri dahili olarak (düşük ppm) TCXO ve yüksek hassasiyetli PLL aracılığıyla sağlar. Çıkış sinyali yüksek spektral saflığa sahiptir; İstenmeyen karışım ürünleri ek filtrelerle bastırılır.

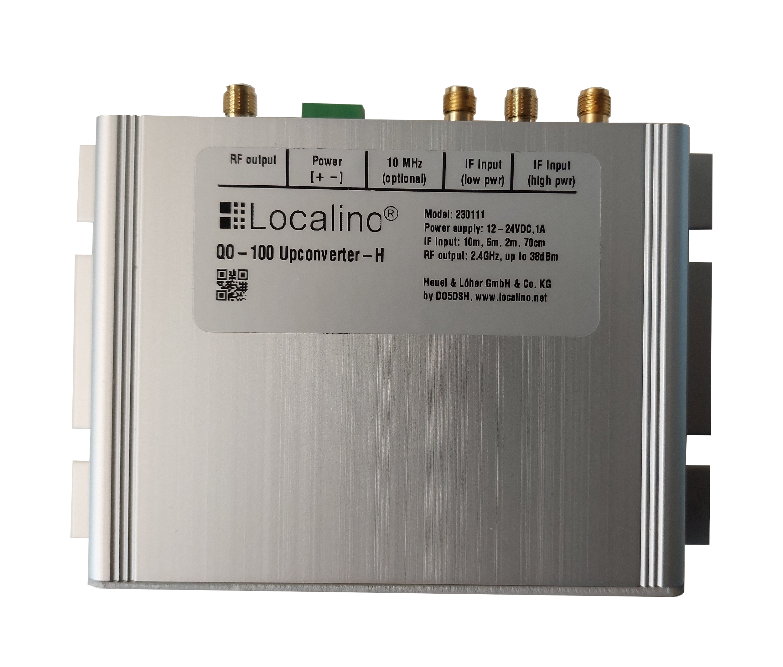

QO-100 Upconverter-H, dahili pasif soğutma içeren alüminyum bir muhafazayla gelir. Tüm HF bağlantıları SMA soketleridir. Güç kaynağı, istenen çıkış gücüne bağlı olarak tipik olarak 13,8V veya 20V çalışırken 10V ila 24V arasında olmalıdır. Bekleme modundaki akım tüketimi yaklaşık 60mA @ 20V'dir, TX işlemi yaklaşık olarak 20V çeker. 900mA @ 20V.
Başvuru
QO-100 uydusunda QRV olabilmek için 13cm bandında temiz bir RF sinyali gereklidir. Mevcut amatör radyo alıcı-vericilerinin kullanılmaya devam edebilmesi için burada bir üst dönüştürücü kullanılıyor. İletim sinyali bir kısa dalga veya VHF alıcı-verici tarafından sağlanabilir. DO5DSH'nin QO-100 Upconverter H'si, jumper ile 10m, 2m, 6m, 70cm veya 13cm bant girişine ayarlanabilir.
QO-100 Upconverter-H, dijital HF vox ile çalışır. Analog bir VOX yerine dijital bir VOX, PA'nın düşük giriş gücünde ve dinamik giriş seviyelerinde (SSB sinyallerinde olağan olduğu gibi) bile güvenilir şekilde geçiş yapmasını sağlar. Ayrıca ayrı bir PTT hattına gerek yoktur. Kontrol gücü 10mW ile 5W arasında olmalıdır. 10W'a kadar çıkış gücü, ek bir amplifikatör ve küçük anten antenleri olmadan doğrudan uydu ile çalışmanıza olanak tanır.
QO-100 Upconverter-H ile, cihazın amplifikatöre iki adet 2,4 GHz girişi olduğundan, örneğin ADALM PLUTO ve 13cm sinyallerle de çalışabilirsiniz.
Özellikler
10W'a kadar çıkış gücü
10 m'den 70 cm'ye kadar 4 IF girişi için fabrikada önceden programlanmış 4 frekans LO'su
Temiz ve kararlı çıkış sinyali
Düşük Sahte emisyonlar
0-3dBm veya 10-13dBm'lik 13 cm Giriş Sinyalleri için yalnızca amplifikatör modu (örneğin ADALM PLUTO ile kullanılacaktır (tek SMD parçasının lehimlenmesi ve döndürülmesi gerekir))
10 m'den 70 cm'ye kadar sinyaller için iki IF girişi (düşük ve yüksek güç)
Dinamik giriş sinyalleri için dijital VOX'lu bekleme işlevi, örneğin SSB
Fonksiyon göstergeleri (Güç, PLL Kilidi, Güç İletimi)
Yüksek güç / aşırı hız giriş koruması (yalnızca kısa süreli!) ve aşırı hız uyarı LED'i
Teknik veri
QO-100 Yukarı Dönüştürücü-H
Besleme gerilimi:10V – 24V
Akım tüketimi (bekleme, tipik):< 60mA @ 20V
Akım tüketimi (PA bekleme, tipik):< 120mA @ 20V
Akım tüketimi (TX, tipik):yakl . 20V'de 900mA
Boyutlar:G x Y x D 100 x 80 mm
Çıkış gücü (tip.):13cm'de (2,4GHz) 10W'a kadar
13 cm giriş (isteğe bağlı):Evet (bağımsız bir PA olarak kullanılabilir)
VOX: dijital
Frekans girişleri: 10m, 6m, 2m, 70cm
HF konnektör türleri SMA
Düşük Güç Girişi: SMA, 10-17dBm
Yüksek Güç Girişi: SMA, 30-37dBm
10MHz referans girişi: SMA, 0-5dBm
Dikkat! IF girişi korumalı olmasına rağmen aşırı yükleme yapmamalısınız.
Maksimum giriş gücü seviyelerine dikkat edilmelidir! Çalıştırmadan önce Upconverter-H'nin IF Girişindeki güç seviyenizi ölçün (kablonun ucundaki alıcı-vericinizin TX gücü).
2,4GHz anteninizin SWR'sine (S11, yansıtma) dikkat edin. İyi bir SWR'ye (SWR < 1.9 / S11 < -10 dB) sahip olduğundan emin olunmalıdır. Kötü SWR anteniyle çalıştırırsanız güç amplifikatörü zarar görebilir.
Tipik bir POTY veya sarmal besleme, 80 cm çanak anten ve optimum giriş gücü seviyeleriyle Upconverter-H'nin RF sinyal gücü, QO-100 uydusundaki nominal güç seviyesini aşabilir ve LEILA'nın tetiklenmesine neden olabilir. Bu durumda sinyalinizin veya DC besleme voltajının IF giriş gücü seviyelerini düşürün. QO-100 Upconverter-H'yi kullanırken lütfen dikkatli olun.
Ürün Kullanım Kılavuzu: Localino QO-100 UP Converter-H
