Icom IC-7610 HF+50MHZ Amatör Telsiz Cihazı
IC-7610'un Öne Çıkan Özellikleri
İki bağımsız, özdeş alıcıya sahip doğrudan örnekleme/dijital yukarı dönüşümlü HF/6m alıcı-verici
MAIN ve SUB alıcıları farklı bantlarda ve modlarda (emisyonlarda) bağımsız olarak çalışabilir
RC-28 kontrolcüsünü ön paneldeki USB-A portuna takarak SUB alıcı ayar düğmesine erişebilirsiniz
Ana ayar düğmesinden ANA/ALT İzleme (eşzamanlı ayar) (menü seçeneğiyle etkinleştirilir)
Her alıcı ön ucunda özel ADC, ADC sürücü/ön amplifikatör, 0-45 dB X 3 dB adım zayıflatıcı, BPF grubu ve Digi-Sel izleme ön seçicisi bulunur
MAIN ve SUB alıcıları için ayrı DAC/ses zincirleri; binaural alım mümkün
Dijital ön bozulma (DPD) doğrusallaştırma desteği için donanım devresi zaten yerleşiktir (ALC portu üzerinden harici amplifikatörden geri besleme veya yalınayak IC-7610 çalışması için dahili olarak).
I C-PW2 amplifikatörümüz satışa sunulduğunda ön bozulma IC-7610 V1.40 yazılımı üzerinden gerçekleştirilecek .
Güçlü ALTERA® RF FPGA, dijital aşağı/yukarı dönüştürme, frekans yönetimi ve sinyal işleme görevlerini gerçekleştirir
Ayrı Lattice® Common FPGA sinyal işleme görevlerini gerçekleştirir
MAIN ve SUB alıcıları için ayrı AF/SQL kontrolleri ve EXT SP jakları
Yüksek dinamik aralıklı (100 dB) bağımsız MAIN ve SUB gerçek zamanlı FFT spektrum kapsamı/şelale ekranları
Spektrum Kapsamı menüsünde ayrı kapsam RBW (çözünürlük bant genişliği) ve VBW (video bant genişliği) ayarlamaları
Bağımsız ANA ve ALT spektrum kapsamı/şelale ekranları (SUB'un üstüne L/R veya ANA yerleştirilebilmektedir)
Çift saat gösterimi (UTC ve yerel saat)
Kulaklık sol/sağ karışımı açılıp kapatılabilir
Daha kolay kullanım için MULTI düğmesi (IC-7300'e benzer)
Kullanıcı tarafından seçilebilen çift anten (örneğin çeşitlilik) veya Çift İzleme yapılandırmaları için anahtarlı hibrit ayırıcıya sahip ANT1 ve ANT2 portları
RX ANT IN/OUT BNC kesme jakları MAIN ve SUB alıcı arasında değiştirilebilir
10 MHz EXT REF I/O ve Transverter I/O BNC jakları
NTP (Ağ Zaman Protokolü) sunucu bağlantısı (IC-7610 İnternete bağlı olduğunda)
RF-FPGA'da ANA ve ALT girişler (ADC'lerden) ve çıkışlar (DAC'lere) ve sürücü alt sistemini görüntülemek için görüntü veri kanalı bulunur
Gecikmeyi en aza indirmek için FPGA'da CW anahtarlama dalga formu oluşturma ve şekillendirme
Ayarlanabilir pozisyon (f 0 ), genişlik ve AF kazancı ile CW RX APF fonksiyonu
Düşük gürültülü, yüksek performanslı 16 bit ADC'ler (Doğrusal Teknoloji LTC2208I); örnekleme hızı 122,88 MHz
Yüksek kazanç-bant genişliğine sahip düşük gürültülü ADC sürücüsü (Doğrusal Teknoloji LTC6409)
Yüksek kaliteli 24 bit, 192 kHz stereo ses kodeği, iletilen sesi kodlar ve Ana ve Alt alınan sesi kod çözer
Dijital yukarı dönüştürme (DUC) uyarıcısı ve 14 bitlik DAC (ISL5961IAZ), olağanüstü düşük TX faz gürültüsü ve temiz iletilen sinyal sunar
Crystek ultra düşük gürültülü VCXO'lu yeni düşük faz gürültülü saat osilatörü, 105 dB (1 kHz ofset), 110 dB (2 kHz ofset) yüksek hedef RMDR ve mükemmel verici faz gürültüsü performansı sağlar
VCXO ve FPGA için ortak düşük gürültülü güç kaynağı, ultra düşük faz gürültüsünü garanti etmeye yardımcı olur
Hızlı T/R anahtarlamalı 100W MOSFET PA ünitesi
Yüksek tepkili antenlerle uyumlu acil durum moduna sahip yüksek hızlı röle tipi otomatik ATU
Ethernet LAN portu, IC-7851, IC-7700 (FW V2.0 ve üzeri), IC-7800 (FW V3.0 ve üzeri) gibi dahili RS-BA1 sunucusunu destekler
Ethernet portu üzerinden LAN'da NTP istemci işlevi
AF (temel bant) veya IF için LAN Çıkışı Seçimi menü seçeneği
Çoklu bellek fonksiyonları
CAT kontrolü/PCM ses ve I/Q temel bant çıkışı için iki adet arka panel USB-B portu (USB2 ve USB3) (şimdi V1.20 Yazılımında destekleniyor).
Arka panel USB 3.0 portu (mavi) üzerinden 12 kHz son IF I/Q çıkışı. SDR yazılımıyla uyumlu, örneğin HDSDR
HDSDR ve I/Q sürücü paketi Icom Japan Destek (Ürün Yazılımı ve Sürücüler) sayfasından indirilebilir
USB bellek, fare, RC-28 kontrolcü, klavye vb. için iki adet ön panel USB-A portu.
Veri yakalama, kayıt/oynatma, yazılım yükseltme vb. için SD kart yuvası.
SD kart veya USB bellek aracılığıyla donanım yazılımı güncellemesi

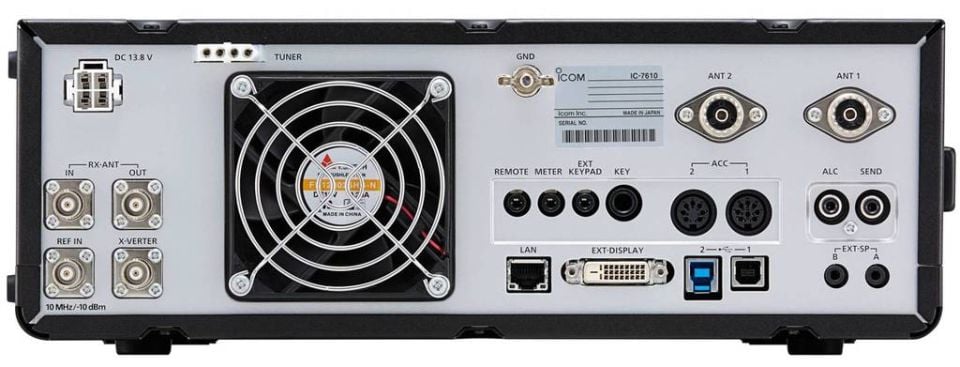

Arka panelde harici sayaç ve tuş takımı jakları
7" inch (17.78cm) (diyagonal) yüksek çözünürlüklü dokunmatik ekran
Ekran görüntüsünü SD karta alma
Kapsam/şelale pencereleri yan yana veya ANA pencerenin üzerine ALT pencere olarak yerleştirilebilir
Spektrum kapsamı kaydırma modu ve bant başına REF SEVİYESİ belleği (Firmware V1.30)
Çok amaçlı gerçek zamanlı ses kapsamı ve FFT ses spektrum analizörü
Harici video gösterimi için arka panel DVI-D bağlantı noktası
Menüden seçilebilen harici ekran çözünürlüğü: 800X600 veya 800X480
Gelecekteki aygıt yazılımı genişlemesi için büyük RAM rezervi
Boyutlar ve ağırlık: 340 (G) X 118 (Y) X 277 (D) mm, 8,5 kg
İşletme iyileştirmeleri:
İlgili ses düğmesine basarak bandı sessize alın
Dinamik mc için Mic DC önyargısı devre dışı bırakılabilir
Keyer bellekleri klavyedeki F1-F8 tuşlarını kullanabilir
Doğrudan USB sürücüye veya SD karta kayıt yapabilir ve yakalayabilir
500-2000Hz ana ve alt bantlar için ayarlanabilir bağımsız bip sesleri
