Hari Windom Anten (40-10M.)

Hari Windom Anten (40-10M.)

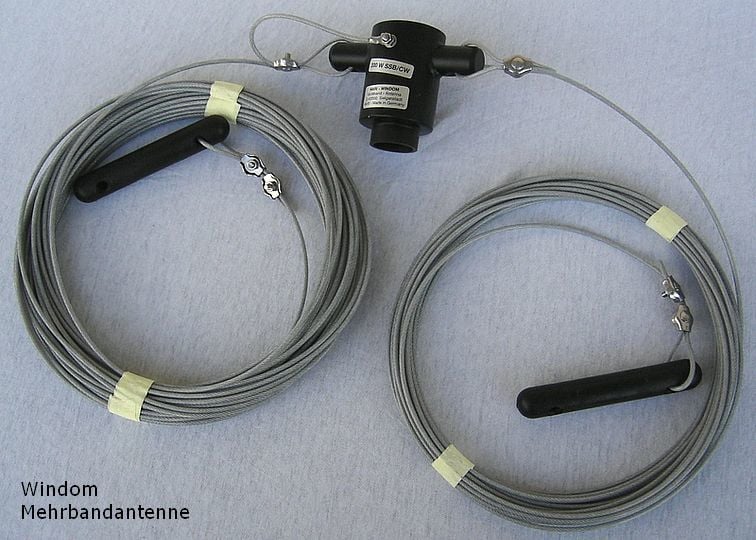

Teknik Açıklama Hari Windom 40-10

Windom anteni, balunun ortada olmadığı, ancak hafifçe kaydırıldığı bir dipoldür. Bazı durumlarda, bu daha elverişli bir süspansiyon ve daha kısa bir besleme hattı (daha az ağırlık!) sağlar çünkü balun eve daha yakındır.
Windom anteni yalnızca birbirleriyle uyumlu bantlar için kullanılabilir, yani 40/20/17/12/10m. En düşük (en uzun) bant, antenin uzunluğu tarafından belirlenir. SWR tüm bantlar için iyidir, genellikle tuner gerekmez. Yüksek ayak noktası empedansı nedeniyle, PL soketli 1:6 balun kullanılır. Şeffaf plastik kılıflı çekme çelik telli yapı. İzin verilen maksimum iletim gücü 200WATT.

Uygulama Açıklaması Hari Windom 40-10

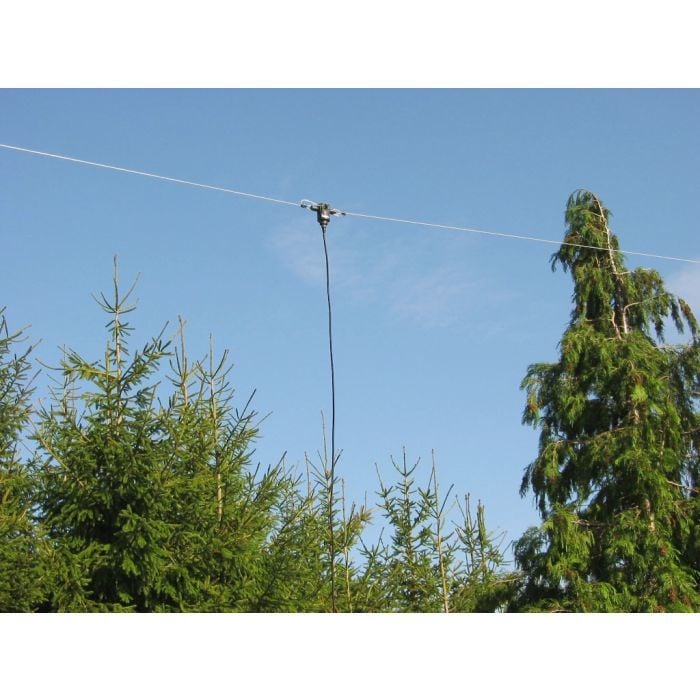

Windom (ayrıca "OCF", Off Center Fed olarak da bilinir) anteni, radyo amatörleri için en popüler tel antenlerden biridir. Bunun nedeni, blokaj devresi dipollerine kıyasla daha büyük bant genişliğidir. Dipolün asimetrik düzenlemesi, bazı durumlarda çok uygun kurulum olanakları sağlar. Windom anteni eğimli veya açılı olarak da asılabilir.
Genellikle çalışması için bir tunere ihtiyaç duyulmaz, SWR geniş bir bant genişliği aralığında çok iyidir. Yüksek ayak noktası empedansı nedeniyle, kaplama dalgaları koaksiyel kabloda daha kolay oluşabilir, bu nedenle bir kaplama dalga blokajı (CHOKE BALUN)) kullanılması önerilir. Besleme hattının uzunluğu (50 Ohm koaksiyel kablo) önemsizdir.

TEKNİK AÇIKLAMA:

Ürün Adı:              Hari Windom 40-10
Empedans (Ω)                      50 OHM
Uzunluk [m]                          21m
Desteklenen Bantlar         40-10M
Ağırlık:                                   550 gr
1/6 Balun Dahil:                  Evet
Maksimum Güç [W]          200W
Anten Tipi:                           Dipol  (ayrıca "OCF", Off Center Fed olarak da bilinir)
Anten Konnektörü :         UHF-SO-239
